应用介绍


采用NDT薄膜压力传感器,无需破坏边框结构,即可实现边框固态按键功能。



轻触边框,NDT薄膜压力传感器便会将微小的边框形变转化为可识别的电压信号,系统通过采集、处理此信号便可识别用户的触摸操作。



配合马达震动反馈,压力侧键也同样可以实现真实的按键体验。



用途


解决方案

特色:



按压、点击、滑动等多方式调节



无需开孔、无按键设计,一体化机身



延续用户按压操作习惯



完全防水、易组装

常见方案对比


NDT Micro Strain Gauge压力电容/电感MEMS
技术原理感应面板应变/曲率变化,
产生电阻变化
间距变化所产生的电容变化或电感谐振频率变化

测量面板与固定位之间的间距变化,导致对MEMS的触点产生挤压

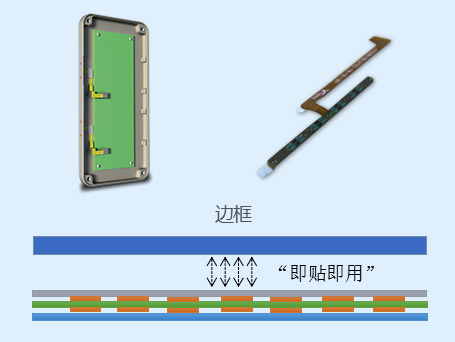

安装结构

单层FPC结构,直接贴合在面板背后

双层结构,利用支撑结构来控制间隙

需要面板与固定位之间保证稳定的间距

外形尺寸柔性FPC,尺寸可定制;
最大厚度0.18mm(含胶带DST&FPC)
0.6mm Thickness0.6mm Thickness
装配方案通过FPC背面的双面胶直接贴合在面板背后双面粘接插入式组装
综述

直接检测面板形变,无需间隙控制,产品一致性/可靠性高



单面贴合工艺,组装方式简单

需严格控制间隙,易受装配公差及跌落/变形的影响,一致性/可靠性差



双面粘接工艺,组装方式复杂

需紧密支撑,易受装配公差及跌落/变形的影响,一致性/可靠性差



插入式组装工艺,组装方式复杂

成功案例
