技术原理

NDT微压力应变器是一种高灵敏度压阻式柔性材料,当其受力的作用产生拉伸或压缩时,其电阻值会发生显著变化,因此可用作压力传感器。



特性:

  • 高灵敏度,应变系数为传统应变片的5倍

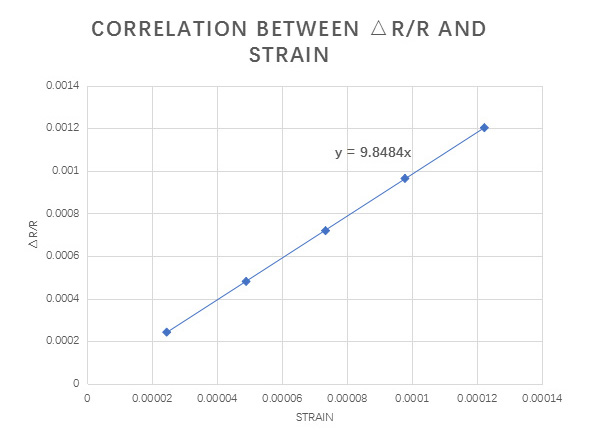

  • 具有正向压阻效应,输出线性
  • 阻值在10kohm级别,功耗仅为传统应变片的1/20
  • 可直接检测面板形变,传感器具有单层结构、即贴即用的特性,实施简单,安装方便
  • 柔性可印刷,可印制于多种基材制成压力传感器,包括FPC、PCB、玻璃、陶瓷等
  • 和印刷电子技术相结合,可灵活制成各种布局形态的压力传感器,如多通道分布式压力传感器

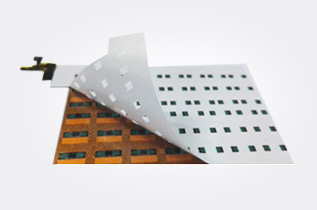

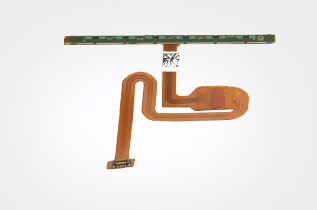

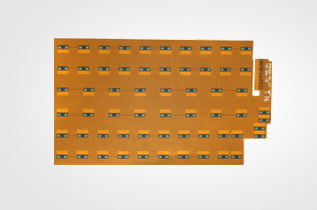

传感器形态

STRAIN GAUGE

压力感应原理

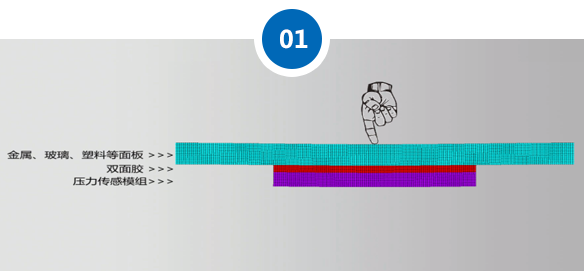

  • 施力

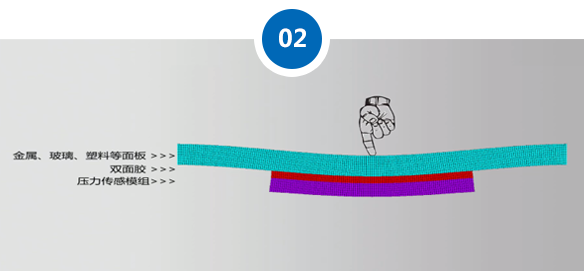

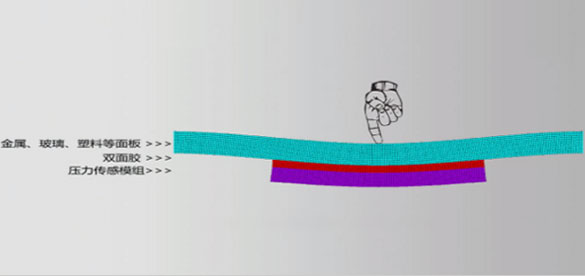

  • 面板形变带动传感器形变

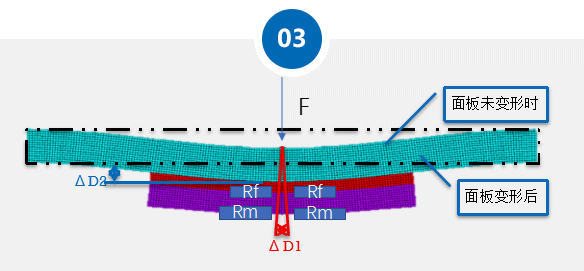

  • 传感器形变产生电阻变化

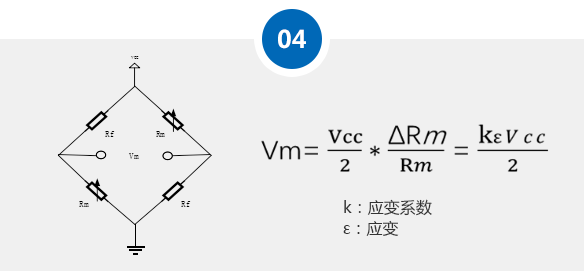

  • 电阻变化产生电压变化

​应用

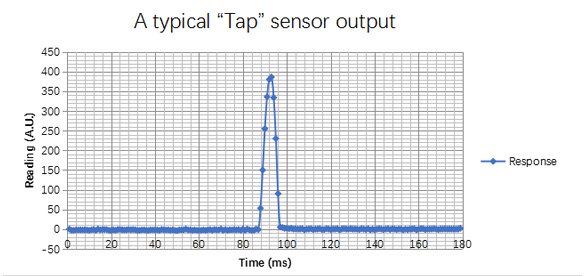

  • 压力感应触控是微压力应变器技术的其中一个应用,直接将采用微压力应变器材料制备的压力传感器贴合于面板背部,即可检测面板因触摸操作所产生的微形变,产生电压输出。

  • 因此处理分析传感器的输出信号即可捕捉用户的触摸操作,产生相应的交互。

技术对比

NDT:微压力应变器 压电陶瓷技术 压力电容技术 压力电阻技术

通过材料表面变形感知力度

形变产生电荷变化

极板间距变化改变电容

接触面积大小改变电阻值

  1. 1、任何表面材质。
  2. 2、成熟简单的生产工艺。
  3. 3、线性压力输出。
  4. 4、对制程的要求低。
  1. 1、瞬态效应。
  2. 2、高温贴合,只适用小面板。
  3. 3、成本高。
  1. 1、加工精度要求非常高。
  2. 2、只适用薄面板。
  3. 3、需要特殊的安装结构。
  1. 1、只能应用于塑料表面。
  2. 2、无线性输出。
  3. 3、耐用性差。

+
