应用介绍

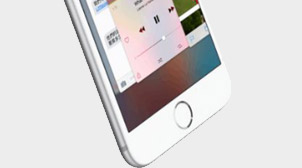

NDT薄膜压力传感器可直接贴合在屏幕下方或指纹下方,实现压感Home键功能或指纹压力触发功能。



按压屏幕指纹区域或虚拟Home键区域,NDT薄膜压力传感器能捕捉按压所产生的表面细微形变输出电压信号。系统通过采集、处理此信号便可识别用户的触摸操作或触摸压力等级,从而产生相应的交互,如:

轻触返回

按压激发指纹识别

重压返回Home

长按启动语音助手



配合马达震动反馈,虚拟压力Home键也同样可以实现真实的按键体验。由于无需开孔、无需机械行程,按键的防水性及使用寿命将得到有效提升。

用途

  • 全面屏外观创新

    直接屏幕下压力感应,无需额外的Home键空间

  • 减少误触,降低指纹识别功耗

    电容式或光学指纹容易产生误触、增加系统功耗,增加压力门限可有效减低误触发

  • 无需开孔,无需机械行程

    提升手机防水性能

    提升Home键可靠性

  • 多级压力交互

    轻触返回、重压Home,支持轻点、双击、短握、长握等操作,实现多功能Home键

解决方案

直接将NDT感压膜贴合至屏幕背部或指纹传感器背部,当用户进行触摸操作,面板所产生的微形变将传递至压感膜,产生信号变化,系统通过捕捉、分析和计算信号变化,即可识别用户的触摸操作类型,从而产生相应的交互。



特色:

超薄尺寸,厚度小于0.2mm

高灵敏度,最小激发力50克,压力分辨率15克(1mm玻璃面板)

多通道线性压力输出,高均匀度

“即贴即用”型压力传感器,无严格间隙控制要求

压感材料柔性可印刷,可印制于多种基材,如FPC、PCB、陶瓷等

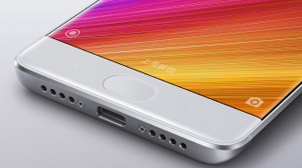

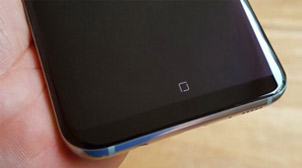

固态Home键 Under-Display解决方案 Under-Glass解决方案

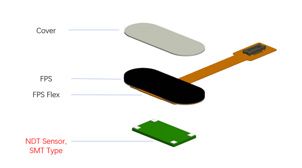

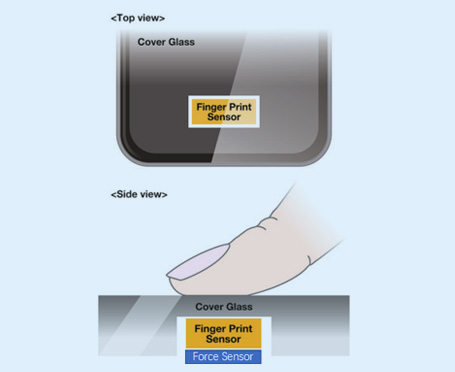

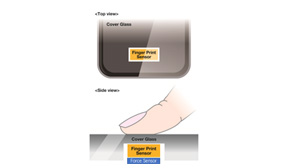

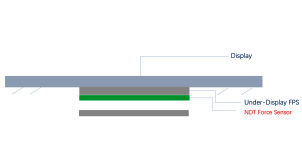

SMT Type压力传感器,原位替换机械式Home键,无需结构设计改动即可实现固态Home键 直接将NDT薄膜压力传感器贴合至屏幕指定区域背部或指纹传感器背部,即可识别用户操作屏幕的压力,实现指定区域的压力触控功能 直接将NDT薄膜压力传感器贴合至Under-glass指纹传感器背部,用户操作指纹区域所产生的面板形变将传递至压力传感器,实现指纹区域的压力触控

特性及优势


NDT Micro Strain Gauge 压力电容/电感 MEMS
技术原理 感应面板应变/曲率变化,产生电阻变化 间距变化所产生的电容变化或电感谐振频率变化 测量面板与固定位之间的间距变化,导致对MEMS的触点产生挤压
安装结构


技术结构 单层FPC结构,直接贴合在面板背后 双层结构,利用支撑结构来控制间隙 需要面板与固定位之间保证稳定的间距
外形尺寸 柔性FPC,尺寸可定制;
最大厚度0.18mm(含胶带DST&FPC)
0.6mm Thickness 0.6mm Thickness
装配方案 通过FPC背面的双面胶直接贴合在面板背后 双面粘接 插入式组装
综述



直接检测面板形变,无需间隙控制,产品一致性/可靠性高

单面贴合工艺,组装方式简单





需严格控制间隙,容易受装配公差及跌落/变形的影响,一致性/可靠性差

双面粘接工艺,组装方式复杂





需紧密支撑,易受装配公差及跌落/变形的影响,一致性/可靠性差

插入式组装工艺,组装方式复杂



成功案例

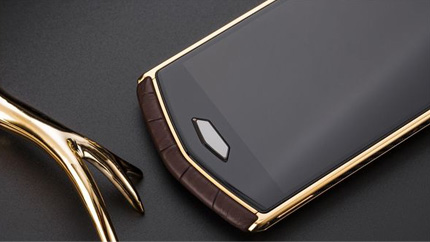

  • 8848 M4
