应用介绍
采用NDT薄膜压力传感器，无需破坏边框结构，即可实现边框侧键功能。
轻触边框，NDT薄膜压力传感器便会将微小的边框形变转化为可识别的电压信号，系统通过采集、处理此信号便可识别用户的触摸操作。
配合马达震动反馈，压力侧键也同样可以实现真实的按键体验。
对比机械按键，NDT压力侧键解决方案可输出线性压力值，可实现轻/中/重等多级压力操作以及Tap/Double Tap/Sliding等多种操作。
用途
一体式边框，实现工业设计创新
提升手机防水性能
特定功能键，多级压力交互
解决方案
特色:
超紧凑尺寸，厚度小于1mm，宽度可低至2mm
高灵敏度，支持3mm边框壁厚，最小激发力50克，压力分辨率15克
多通道线性压力输出，通道独立度高
“即贴即用”型压力传感器，贴合式组装，工艺简单
特性及优势
| NDT Micro Strain Gauge | 压力电容/电感 | MEMS | |
|---|---|---|---|
| 技术原理 | 感应面板应变/曲率变化， 产生电阻变化 | 间距变化所产生的电容变化或电感谐振频率变化 | 测量面板与固定位之间的间距变化，导致对MEMS的触点产生挤压 |
| 安装结构 |
单层FPC结构，直接贴合在面板背后 |
双层结构，利用支撑结构来控制间隙 |
需要面板与固定位之间保证稳定的间距 |
| 外形尺寸 | 柔性FPC，尺寸可定制； 最大厚度0.18mm（含胶带DST&FPC） | 0.6mm Thickness | 0.6mm Thickness |
| 装配方案 | 通过FPC背面的双面胶直接贴合在面板背后 | 双面粘接 | 插入式组装 |
| 综述 | 直接检测面板形变，无需间隙控制，产品一致性/可靠性高
单面贴合工艺，组装方式简单 | 需严格控制间隙，易受装配公差及跌落/变形的影响，一致性/可靠性差
双面粘接工艺，组装方式复杂 | 需紧密支撑，易受装配公差及跌落/变形的影响，一致性/可靠性差
插入式组装工艺，组装方式复杂 |
成功案例

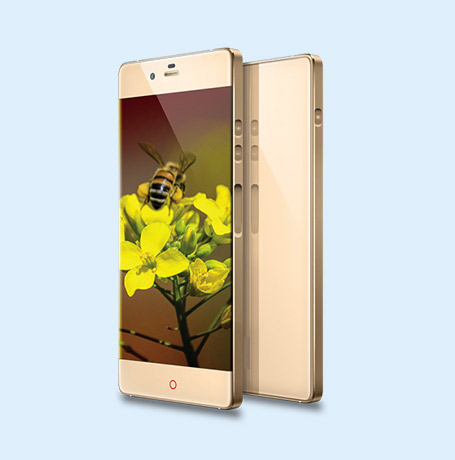

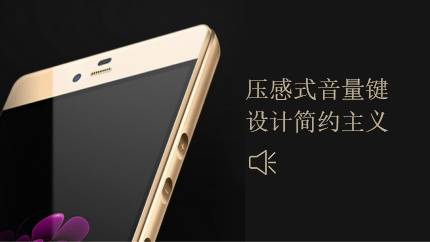

Nubia Z9

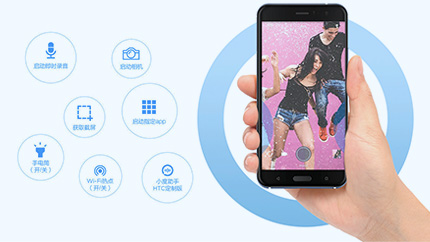

HTC U11
